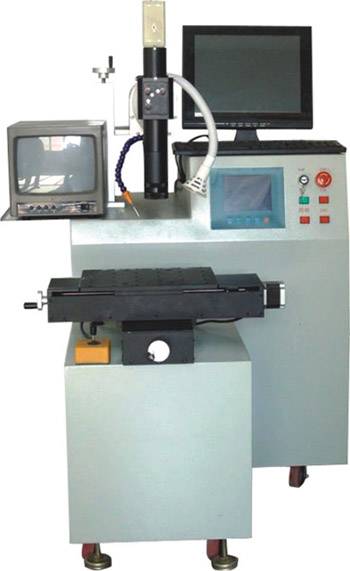

| YAG激光焊接機H系列 - ccm-YH400 |
YAG激光焊接原理
激光焊接機的共組是應用高能脈沖激光來實現。
激光電源首先把脈沖氙燈點著，通過激光電源對氙燈脈沖放電，形成一定頻率，一定脈寬的光波，該光波經過聚光腔輻射到ND3+YAG激光晶體上，激發ND3+：YAG激光晶體發光，再經過激光諧振腔諧振之后，發出波長為1064nm脈沖激光，該脈沖激光經過擴束、反射、（或經光纖傳輸）聚焦后打在所要焊接的物體上；在PLC或工業PC機的控制下，移動數控工作臺，從而自動化完成焊接。焊接時所需要的脈沖激光的頻率、脈寬、占空比、工作臺速度、移動方向均可用單片機、PLC或工業PC機來控制，通過對激光的頻率，脈寬的不同設定可調節控制脈沖激光的能量。焊接圖形可由AUTOCAD軟件繪制，無需人工編程。
YAG激光焊接特點
激光焊接是一種新型的焊接方式，激光焊接主要針對薄壁材料、精密零件的焊接，可實現點焊、對接焊、重疊焊、密封焊等，其特點有：
具有高的深度比，焊接寬度小，熱影響區小，變形小，焊接速度快。
焊縫平整、美觀，焊后無需處理或只需簡單處理工序。
焊縫質量高，無氣孔，焊縫強度、韌性至少相當于甚至超過母材金屬。
可精確控制，聚焦光點小，可高精度定位，易實現自動化。可實現某些異種材料間的焊接。
可與流水線生產在線配套，并可同其它自動化設備相結合配套；另可分光，實現多工位同時激光加工
可焊接材料及行業應用
激光焊接可應用于金、銀、銅、鐵、錫、鋼、鋅、鉻、鎳、鋁、鈦等各種金屬及合金，可進行同種材料間的焊接，也可應用于銅-鎳、鉬-鈦、銅-鈦、鈦-鉬、黃銅-銅、低碳鋼-銅等多種異種金屬間的焊接。
廣泛應用于手機通訊、電子元件、眼鏡鐘表、首飾制品、五金制品、精密器械、醫療器械、汽車配件、工藝禮品等行業。
技術參數 ccm-HJ400
激光工作物質 Nd:YAG
最大激光輸出功率 400W
激光波長 1064nm
最小光斑直徑 0.2mm
焊接最小熔池 0.1mm
焊接深度 3.0mm
脈沖寬度 0.3ms-20ms
脈沖頻率 1-200Hz
控制系統 PC或PLC
整機耗電功率 12KW
電力需求 380V/三相/50Hz/50A
瞄準定位 CCD及監視器
工作臺行程 300×250×200 可選配

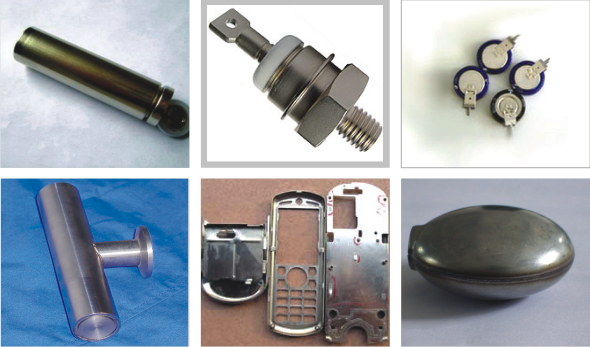

焊接樣板圖片：
